Реверс-инжиниринг: 3D-модель и чертежи по образцу

Восстанавливаем 3D-модели и чертежи деталей, на которые нет документации, — даже если образец изношен. Сканируем собственным 3D-сканером у себя или с выездом к клиенту.

Обсудить задачуСкачать бриф (.docx)
Сроки и стоимостьПо запросу
Оценка задачиВ течение рабочего дня

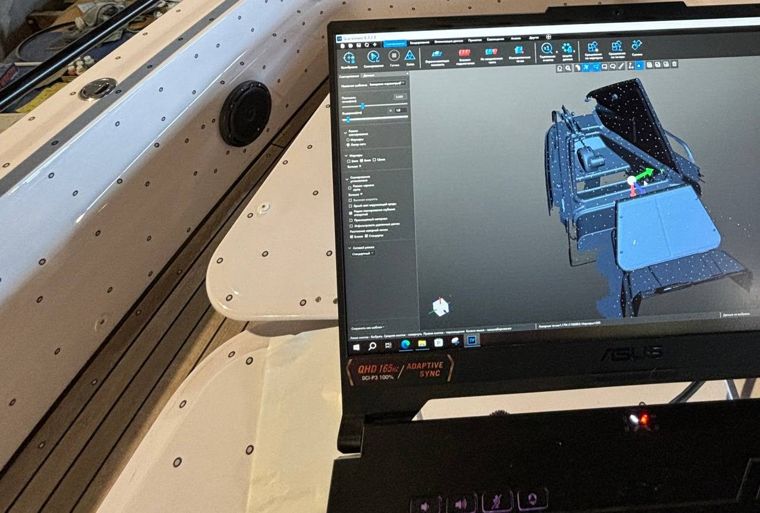

СканированиеУ нас или с выездом
Чугунная отливка, изготовленная по восстановленной модели

Что мы делаем

01
3D-сканированиеСобственным сканером — у нас или с выездом на ваше производство.
02
CAD-модель по скануСтроим 3D-модель, включая сложные поверхности.
03
Восстановление изношенной геометрииВозвращаем изношенным и повреждённым участкам исходную форму.
04
Подготовка к производствуАдаптируем модель под технологию, проектируем оснастку.
05
Контроль геометрииСравниваем изготовленную деталь с CAD-моделью по карте отклонений.
06
Рабочие чертежиВыпускаем чертежи для серийного производства.

Что нужно от вас для оценки

  • Фото детали с нескольких сторон и основные размеры
  • Или 3D-скан, если он у вас уже есть
  • Задача: что нужно получить и для какого производства

Что вы получаете

  • 3D-модель в форматах STEP, IGES и X_T (Parasolid)
  • Рабочие чертежи в PDF и DWG
  • Карту отклонений, если нужен контроль геометрии
Кейс · Реверс-инжиниринг · Литьё

Пример восстановления чугунных деталей по образцу

Весь процесс — от изношенного образца до чертежей — на примере нескольких наших проектов чугунного литья.

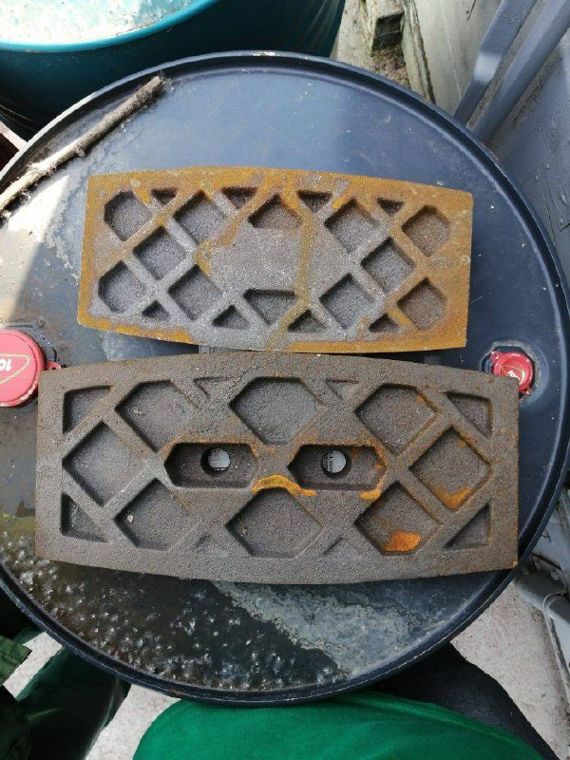

01ОбразецПолучаем от клиента деталь — часто изношенную, без чертежей и 3D-модели.
023D-сканированиеСканируем деталь собственным 3D-сканером — у себя или с выездом к клиенту — и получаем точную цифровую копию её геометрии.

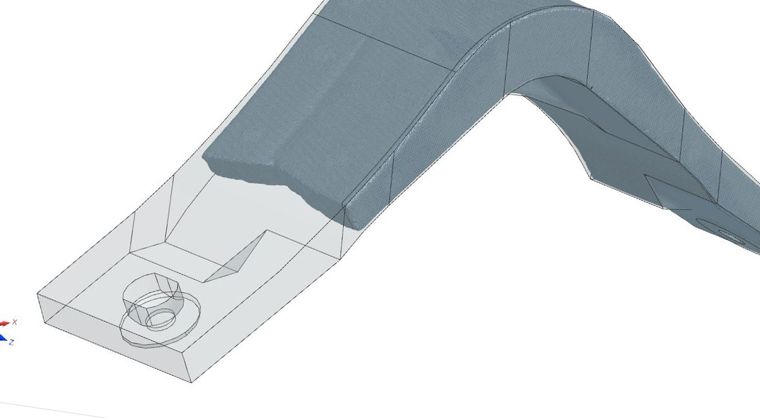

03CAD-модельПо скану строим 3D-модель и восстанавливаем изношенные участки до исходной формы.

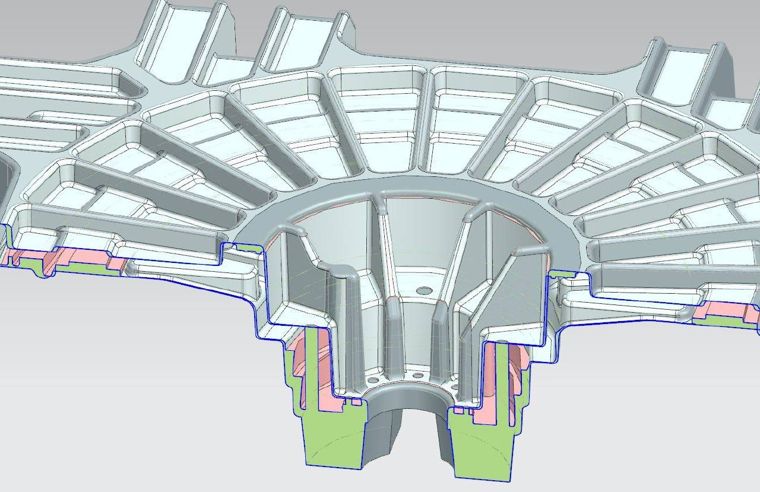

04Технология и оснасткаСогласовываем с клиентом технологию изготовления. Если она нам знакома, проектируем оснастку и помогаем её изготовить — здесь модели для литья в песчаные формы. Если нет — помогаем найти производство.

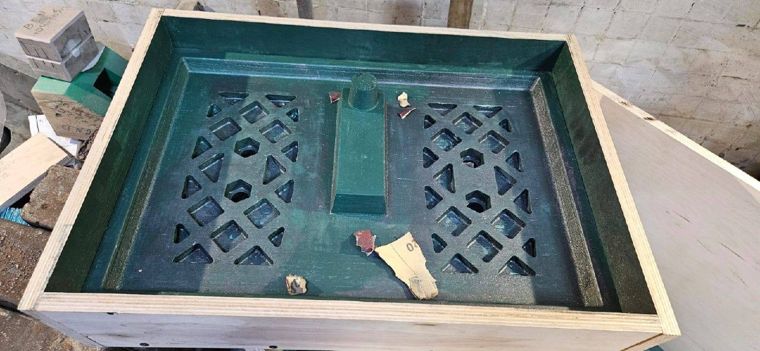

Модельная оснасткаИзготовленная модель для формовки.
05Первая отливкаСопровождаем изготовление первого образца.

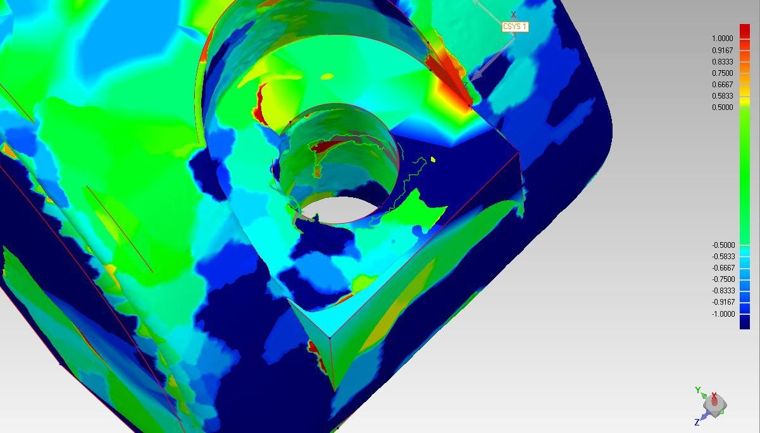

06Контроль геометрииСканируем готовую деталь и сравниваем с CAD-моделью: карта отклонений показывает, где и насколько деталь отличается от модели.

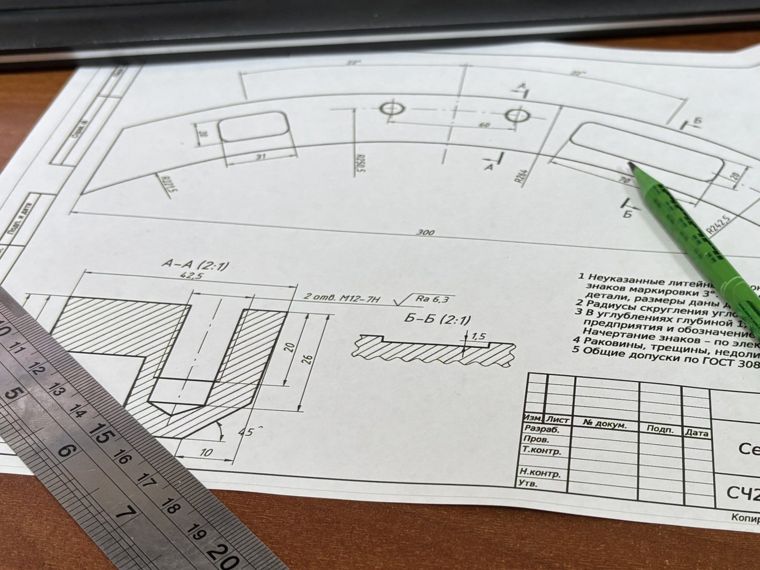

07ЧертежиВыпускаем рабочие чертежи для серийного производства.

Страница проекта →

Реверс-инжиниринг · Сложные поверхности

Работа со сложными поверхностями на примере карбоновой ложи для ружья

Строим CAD-модели изделий со сложными поверхностями. Максимально сохраняем геометрию отсканированного образца и при этом делаем поверхности гладкими и пригодными для производства.

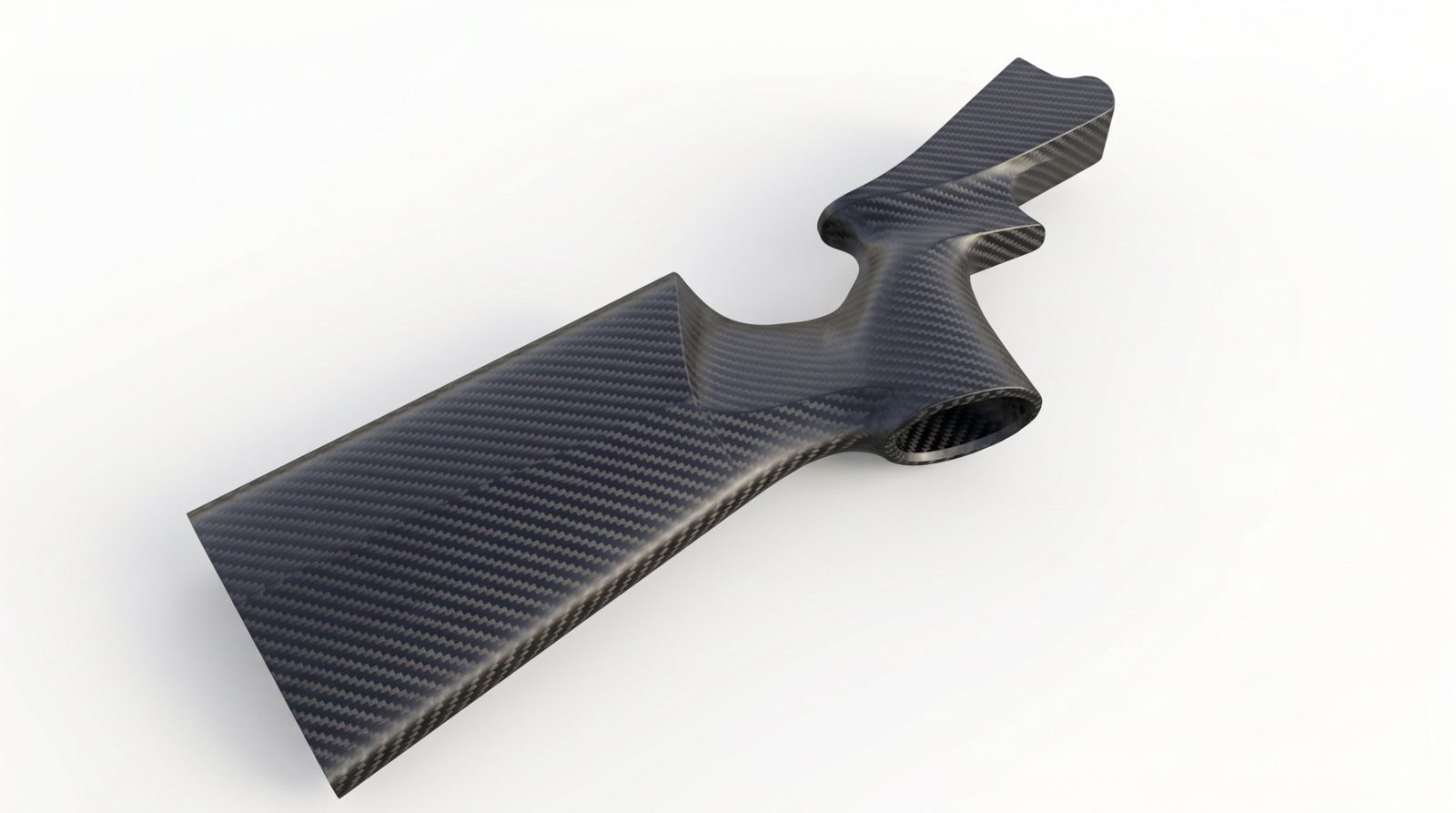

Финальный рендер карбоновой ложи

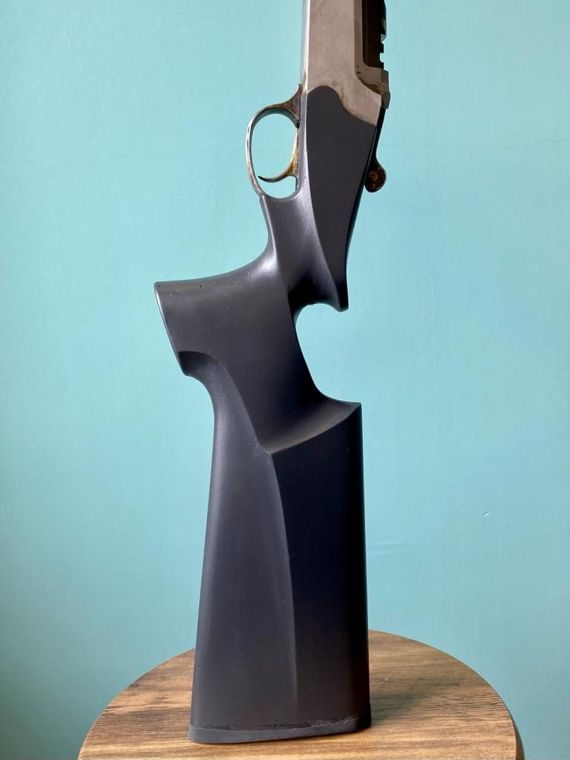

01ОбразецЛожа, форму которой нужно перенести в CAD.

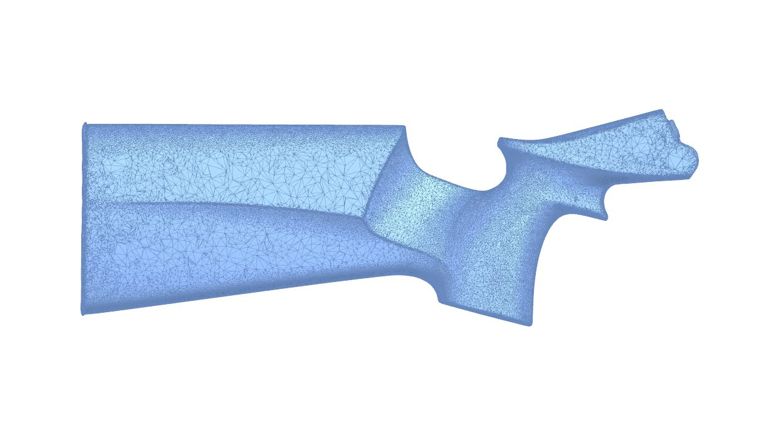

023D-сканПолучаем полигональную модель образца.
03Построение поверхностейСтроим поверхности по скану, точно повторяя его форму.
04Анализ уклоновПроверяем уклоны поверхностей под технологию формования и корректируем поверхности там, где уклона не хватает.

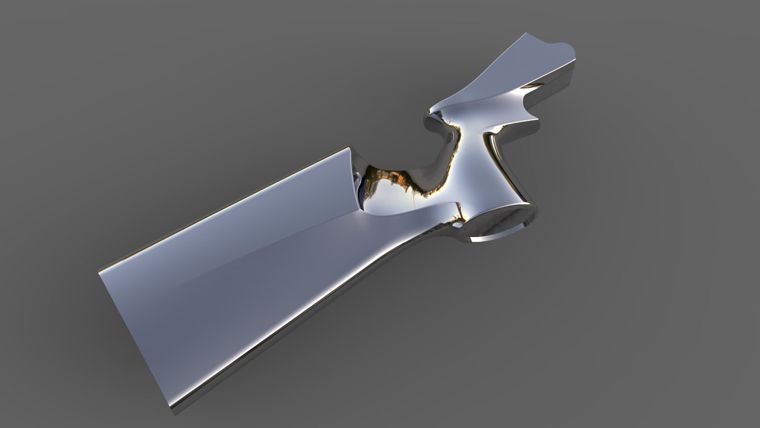

05Качество поверхностейПроверяем отражения, чтобы на изделии не было волн и изломов.

Страница проекта →

Нужна модель по образцу?

Пришлите фото детали или 3D-скан — ответим в течение рабочего дня и предложим порядок работ и оценку.
